PLGA-1000

量子级联激光气体分析仪

一种新的测量解决方案有助于提高石化工厂生产过程的生产效率*¹.

PLGA-1000 量子级联激光气体分析仪目的在于测量石化工厂生产过程中包含的碳氢化合物和其他气体。PLGA-1000 使用自身研发的IRLAM^TM（红外激光吸收调制）技术测量高浓度甲烷( CH₄)和乙烷气体( C₂H₆)中的低浓度杂质，如乙炔和二氧化碳。连续、高速、高灵敏度的测量可以提高工厂的生产效率和产品质量，从而降低生产成本，减少对环境的影响。

*¹: 仅限于特定的制造工艺

事业部: 过程与环境

产品分类: 过程气体

用创新技术带来新的效益

HORIBA自身研发的IRLAM^TM（红外激光吸收调制）技术为那些目前使用气相色谱仪还无法解决问题的特定生产过程提供了新的解决方案。

高灵敏度，高速且稳定的气体测量，在过程控制上发挥重要的作用。

在较短的测量时间内，以高灵敏度连续测量高浓度碳氢化合物气体中的低浓度杂质气体。

- 高灵敏度：测量ppb级别的低浓度杂质气体。

- 快速响应时间：3 秒（详情请见规格书中的响应时间）

降低运营成本

HORIBA的弹性量子级联激光光源和分析仪模块减少了分析仪的校准和零件更换频率，从而降低了运营费用。

紧凑的设计

使用小型气室（Herriot cell）等可以减少分析仪的占地面积，有助于节省您的空间。

测量原理

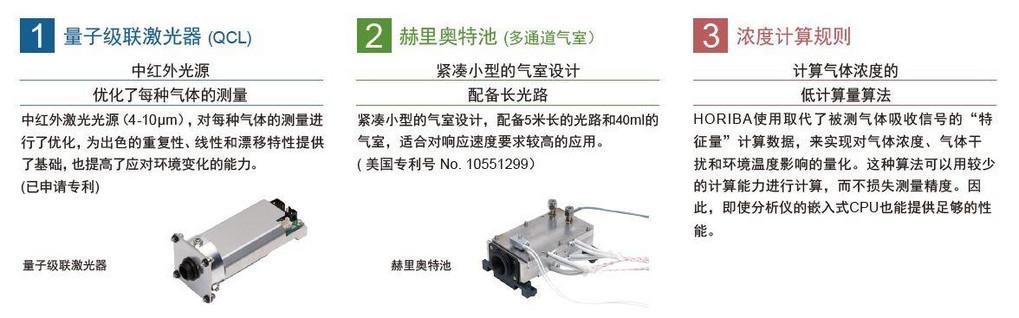

HORIBA 专有的 IRLAM 技术

HORIBA的IRLAM技术包括三种具有独特特征的新技术。
这些关键部件是由HORIBA内部开发和生产的，帮助我们满足不同客户的需求。

名称	量子级联激光气体分析仪
型号	PLGA-1000
测量原理	NDIR: 非分散红外吸收技术
光源	QCL: 量子级联激光器
激光等级	等级 1 (IEC 60825-1：2014)
组分	甲烷 (CH₄)，乙烷 (C₂H₆), 乙炔 (C₂H₂)，二氧化碳 (CO₂)
量程*¹	CH₄: 0 ~ 2000 ppm 或 0 ~ 5 vol% C₂H₆: 0 ~ 50 vol% C₂H₂: 0 ~ 50 ppm CO₂: 0 ~ 200 ppm
重复性	±1.0 % F.S.
线性	±1.0 % F.S.
响应时间	T_d + T₉₀ : 3 s 在流量为 1.6L / min下
零点漂移	±2.0 % F.S. / 月
量程漂移	±2.0 % F.S. / 月
数据更新周期	1 s
校准间隔	1 个月
环境温度	-10˚C ~ 50˚C 或 -10˚C ~ 45˚C (没有阳光直射，包括由于辐射热和热传导而对外壳温度的影响) *防护气体的流量取决于环境温度
防护等级	IP66、NEMA4X
危险区域的分类	美国, 加拿大: 等级 I, 分类 2, 组别 A, B, C, D T4 美国: 等级 I, 区域 2, AEx pzc IIC T4 Gc IECEx, Canada: Ex pzc IIC T4 Gc ATEX, UKCA: II3G Ex pzc IIC T4 Gc
防潮材质	SS316, SS304, BaF₂, FKM, PTFE, Au, Ni
气体连接器尺寸	1/4” NPT, 1/2” NPT (可选: N₂ 发生器）
压力误差报警输出	三通道（主机，光学单元，气室） DC 5 V ~ 24 V, 每个端子1 A
通信功能	Modbus^®/ TCP
模拟输出	四通道（气体浓度） 4 mA ~ 20 mA 最大负荷阻抗： 550 Ω
接点输入	三通道 (校准 /主要警报 / 测量) 继电器接点输出(绝缘输出) DC 5 V ~ 24 V, 每个端子1 A
数字输出	单通道 (用于信号屏蔽功率控制继电器) DC 24 V, 100 mA
外形尺寸	664 mm (W) x 270 mm (D) x 704 mm (H) *包括凸起部分
重量	标准46 kg, 最大. 50 kg *取决于产品规格
电源	AC 100 V ~ 120 V, 50 Hz/60 Hz 或 AC 200 V ~ 240 V, 50 Hz/60 Hz
功率	最大250 VA

scrollable

*¹ 测量其他组分请联系我们。

^{Modbus是施耐德电气美国公司的商标。}
